Informatie Alutech Rolluik AR39
-

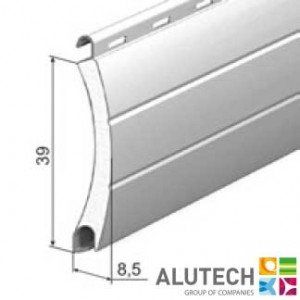

Dekhoogte: 39 mm
- Max. breedte: 2800 mm
- Max. oppervlak: 6,0 m2
- Gewicht: 2,8 kg / m2
Panser eigenschap:
Aluminium gerolvormde rolluikprofielen met schuimvulling.
Omkasting eigenschap:
Aluminium gerolvormd kasten.
Windbelasting:
| Windbelasting klasse volgens EN 13659 |
Max Breedte (m) | Max oppervlakte (m2) |
| 1 | 3,04 | 9,12 |
| 2 | 2,82 | 8,46 |
| 3 | 2,43 | 7,29 |
| 4 | 2,09 | 6,26 |
| 5 | 1,82 | 5,46 |
| 6 | 1,59 | 4,76 |
OPMETING
Een goede voorbereiding!
Houd rekening met onderstaande punten voordat u een rolluik gaat bestellen.
1. Hoe wordt het rolluik geplaatst?
U kunt kiezen voor:
Montage op de muur: kast en geleiders (HTF) worden op de muur gemonteerd (zie uitleg bij punt 5)
Montage op het kozijn: kast en geleiders (HTF) worden tussen twee muren, op het kozijn gemonteerd (zie uitleg bij punt 6)
Combinatie van A en B: kast wordt op de muur gemonteerd en geleiders (LHTF) tussen twee muren (zie uitleg op punt 7)
2. Hoe meet ik de juiste breedtemaat van het te plaatsen rolluik?

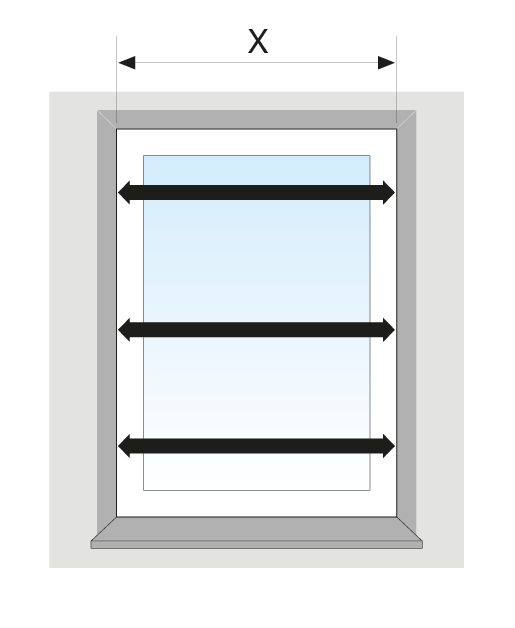

Meet de breedtemaat (X) tussen de muren.
Doe dit op minimaal 3 plaatsen ter controle; de muur kan scheef lopen.
Bestelbreedte (B) = de grootst gemeten breedtemaat (X) + 110 mm
Bestelbreedte (B) = de kleinst gemeten breedtemaat (X) - 5 mm
Bestelbreedte (B) = de kleinst gemeten breedtemaat (X) - 2 mm
3. Hoe meet ik de juiste hoogtemaat van het te plaatsen rolluik?

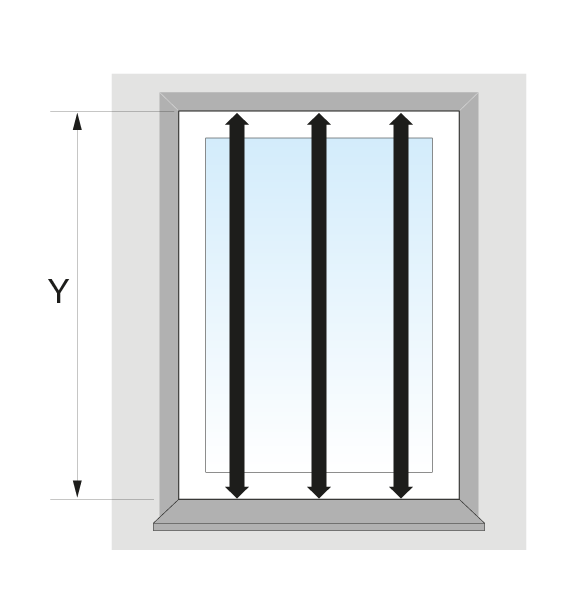

Meet de hoogtemaat (Y) van boven tot onderaan de vensterbank. Doe dit op minimaal 3 plaatsen ter controle.
Bestelhoogte (H) = de grootst gemeten hoogtemaat (Y) + de kastmaat (K)
Bestelhoogte (H) = de kleinst gemeten hoogtemaat (Y)
Bestelhoogte (H) = de kleinst gemeten hoogtemaat (Y) + de kastmaat (K)

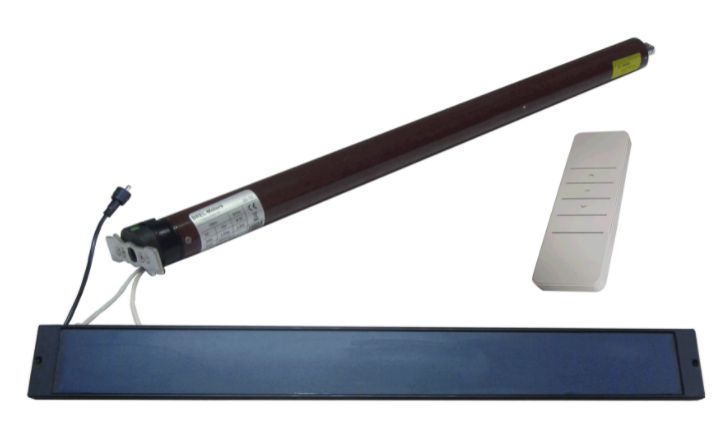

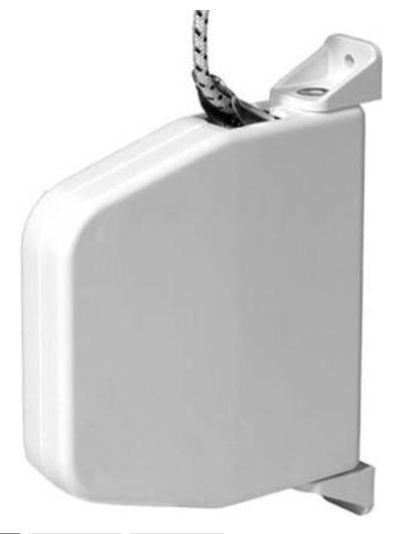

4. Kies de bedieningszijde; links of rechts?
Ga voor het kozijn staan aan de buitenzijde. Bepaal vervolgens of u het rolluik aan de linkerkant of aan de rechterkant wilt bedienen.
Belangrijk!
Bij punten 5, 6 en 7 vindt u meer uitleg over de verschillende manieren van monteren. Kijk bij punt 8 voor meer uitleg over het bepalen van de bestelhoogte in niet-standaard situaties. Lees ook de extra aandachtspunten bij punt 8 aandachtig door om te kijken of deze voor u van toepassing zijn.

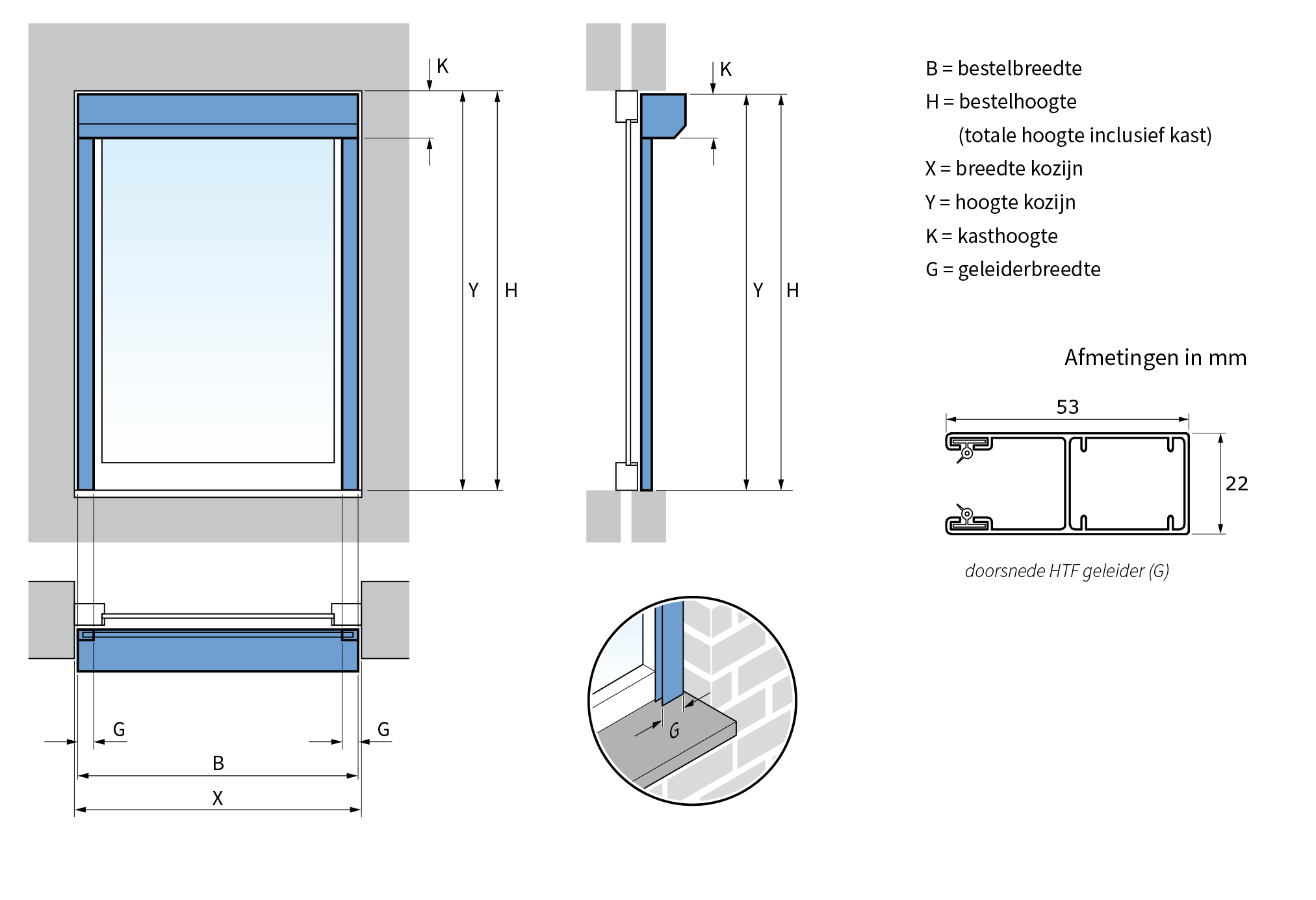

5. Montage op de muur
Bij deze montage worden zowel de kast als de geleiders op de muur gemonteerd. Hier moet gebruik gemaakt worden van HTF geleiders.

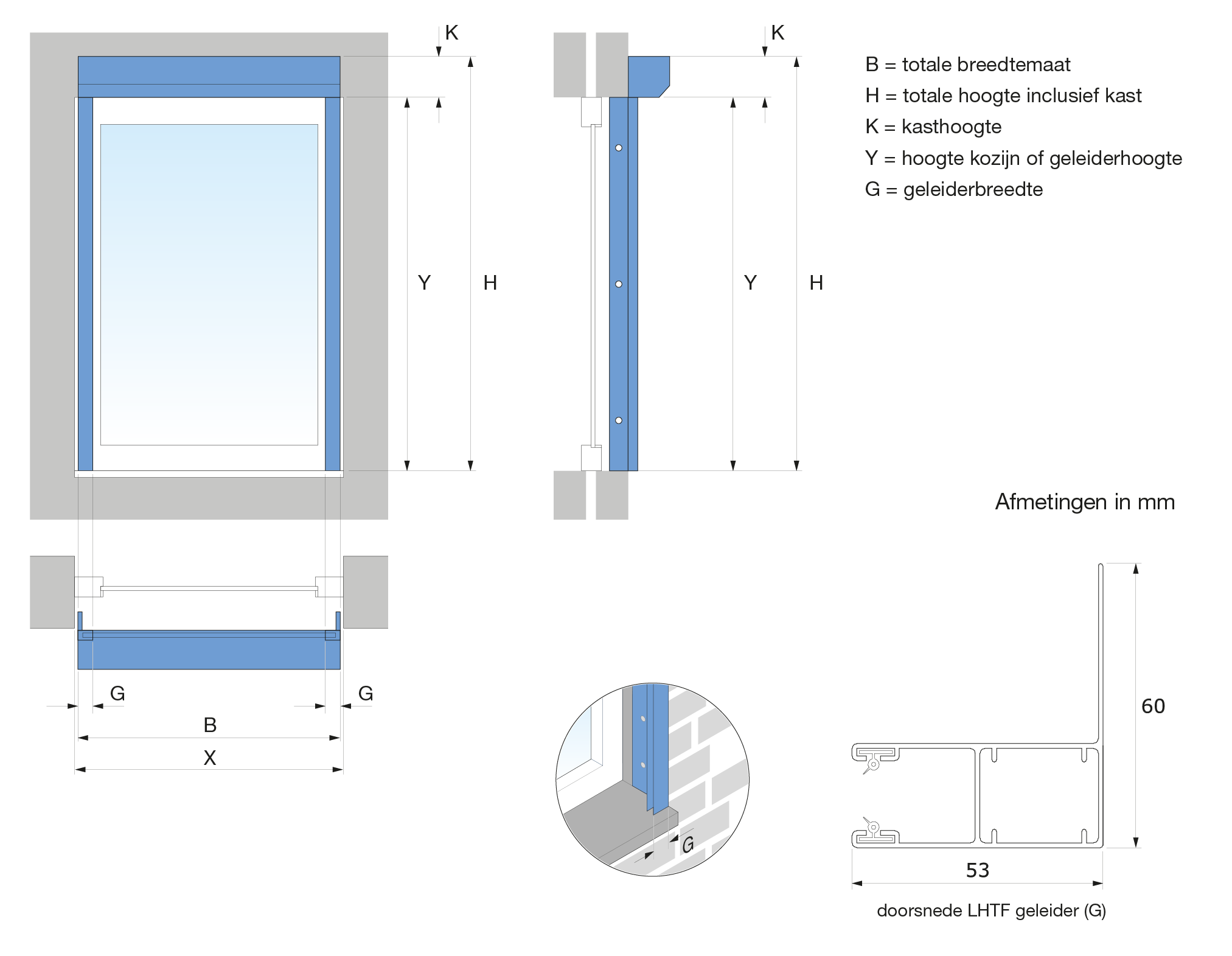

Breedtemaat
Om de juiste breedte van het rolluik te bepalen, neemt u de grootst gemeten breedtemaat (X) en tel hier 110 mm bij op.
Dit is 2 x de breedtemaat van de geleider (G) plus een paar mm speling.
Bestelbreedte (B) = de grootst gemeten breedtemaat (X) + (2xG) + 4 mm
Hoogtemaat
Neem de grootst gemeten hoogtemaat (Y) van het kozijn plus de hoogte van de kast (K).
Voor het bepalen van de hoogte van de kastmaat zie het label ‘kastmaat’ van de online configurator.
Bestelhoogte (H) = de grootst gemeten hoogtemaat (Y) + de kastmaat (K)
Houdt rekening met openslaande ramen en/of deuren.
6. Montage op het kozijn
Bij deze montage worden de kast en de geleiders tussen twee muren, op het kozijn gemonteerd met HTF geleiders.
Breedte
Neem de kleinst gemeten breedtemaat (X) en trek hier 5 mm vanaf, zodat er speling is om te monteren.
Bestelbreedte (B) = de kleinst gemeten breedtemaat (X) - 5 mm
Hoogte
Bestelhoogte (H) = de kleinst gemeten hoogtemaat (Y)
Let op!
Deze montage is niet mogelijk wanneer u openslaande ramen en/of deuren heeft.
7. Combinatie
Bij deze montage wordt de kast op de muur boven het kozijn gemonteerd. De geleiders worden tussen de muren (in het kozijn) gemonteerd.
Hier moet gebruik gemaakt worden van LHTF geleiders.
Breedte
Neem de kleinst gemeten breedtemaat (X) van het kozijn en trek hier 2 mm vanaf, zodat er speling is om te monteren.
Bestelbreedte (B) = de kleinst gemeten breedtemaat (X) - 2 mm
Hoogte
Bestelhoogte (H) = de kleinst gemeten hoogtemaat (Y) + de kastmaat (K)
Voor het bepalen van de hoogte van de kastmaat zie het label ‘kastmaat’ van de online configurator.
Let op!
Houdt rekening met openslaande ramen en/of deuren.
8. Niet-standaard situaties
In onderstaande situaties dient u rekening te houden met extra geleiderhoogte.

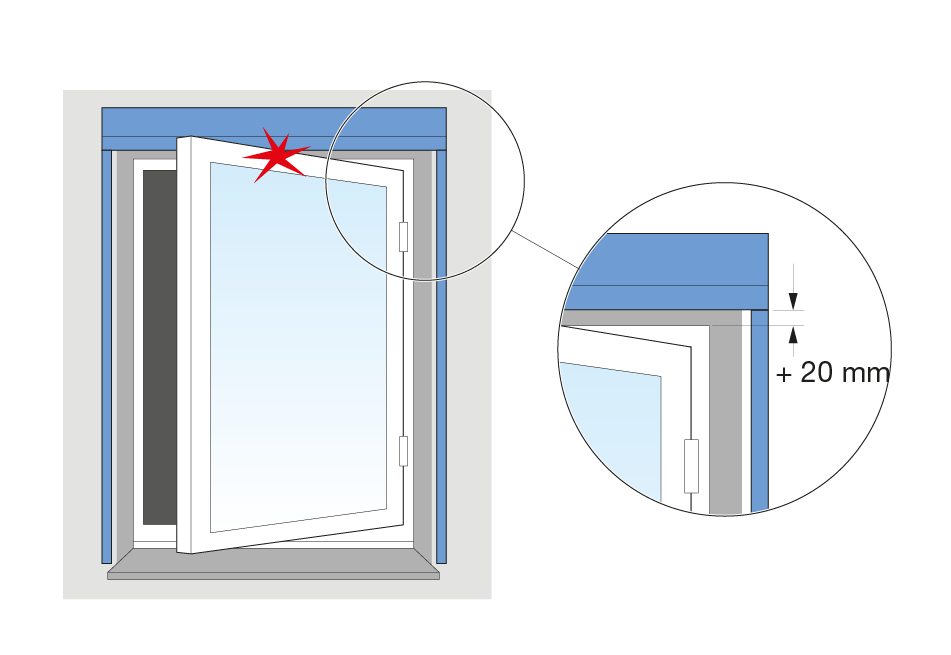

1. Naar buiten draaiende deuren en/of ramen
Voor naar buiten draaiende ramen is het van belang dat u 20 mm extra geleiderhoogte rekent om te voorkomen dat het raam tegen de onderzijde van het rolluik schaaft.

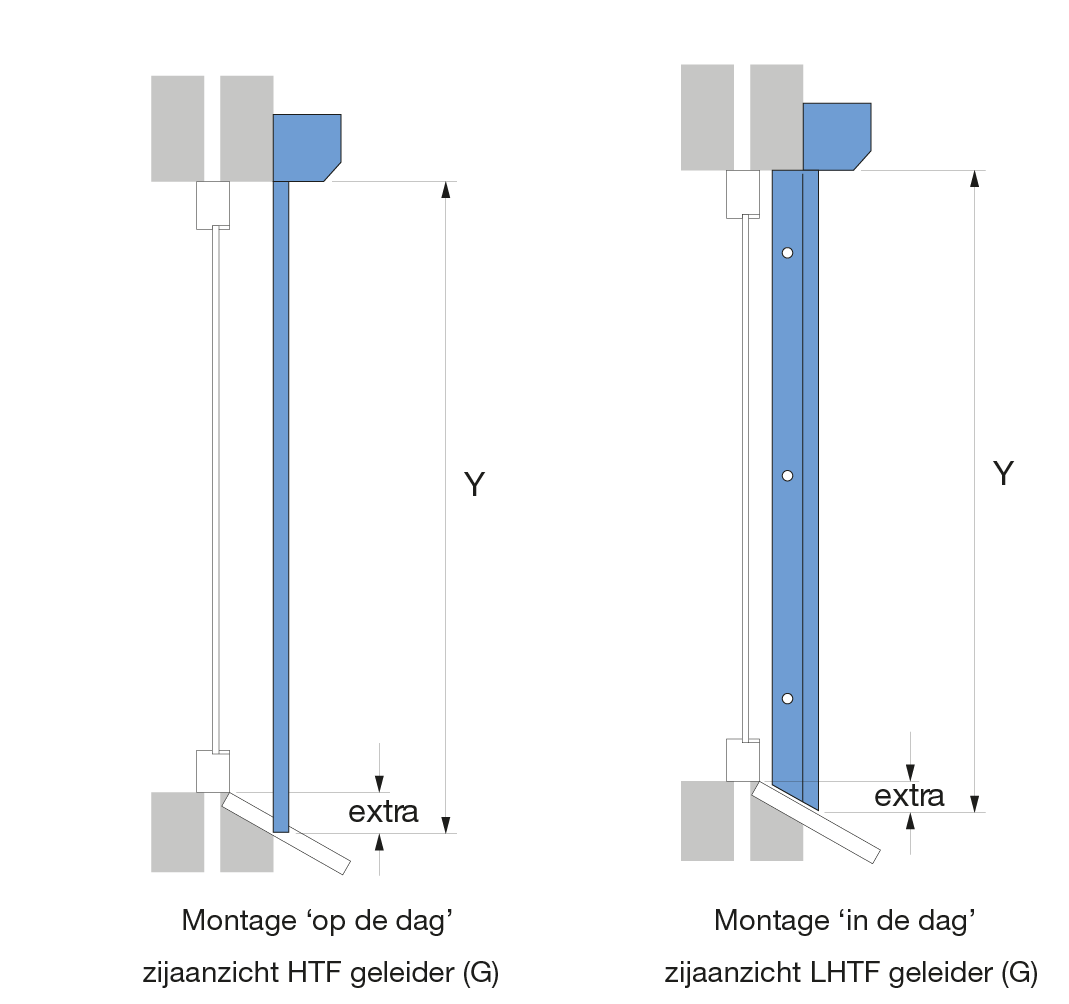

2. Schuine vensterbank
2a. Montage op de muur
Indien de geleider naast de vensterbank wordt gemonteerd is het van belang dat u 10 mm extra geleiderhoogte rekent. Het pantser rust op deze manier mooi op de vensterbank.
2b. Montage met LHTF geleider
Heeft u een schuine vensterbank houdt er dan bij het opmeten van de hoogtemaat rekening mee dat u extra lengte nodig heeft. Meet dus niet tot de onderzijde van het kozijn, maar tot de onderzijde van de vensterbank. Bij montage dient u de geleiders schuin af te zagen.
7. Extra aandachtspunten!

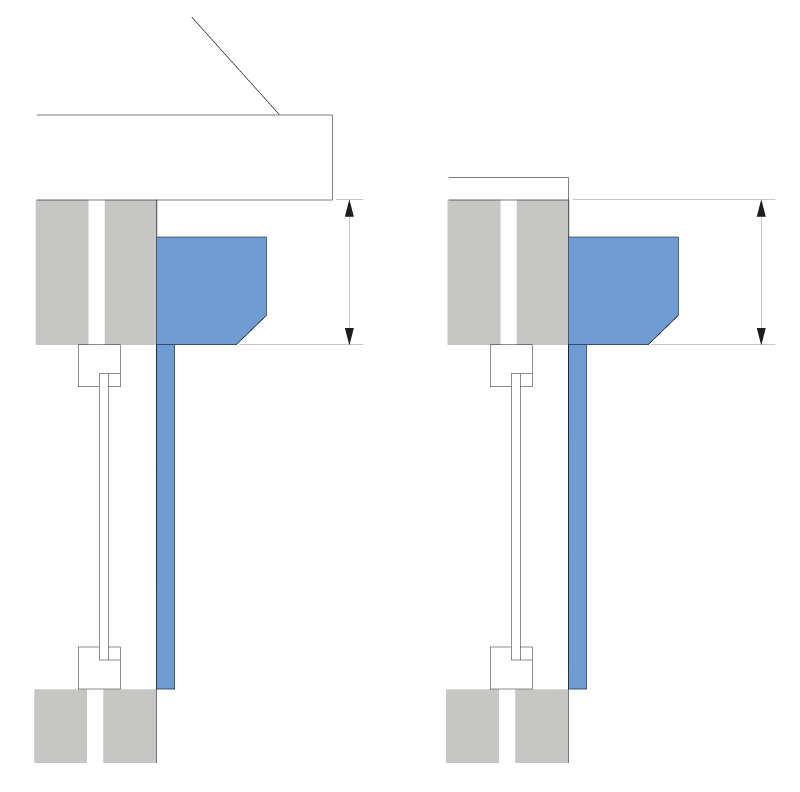

Houdt u er bij het plaatsen van een rolluik op een dakkapel of uitbouw rekening mee dat de ruimte tussen de bovenzijde van het kozijn en de goot of dakrand groot genoeg is voor het monteren van de omkasting.
Indien er te weinig ruimte is voor de kast kunt u ervoor kiezen om het rolluik op het kozijn te plaatsen. Houd hierbij wel rekening met ramen en deuren die naar buiten draaien.
In sommige gevallen kan er geen rolluik geplaatst worden.

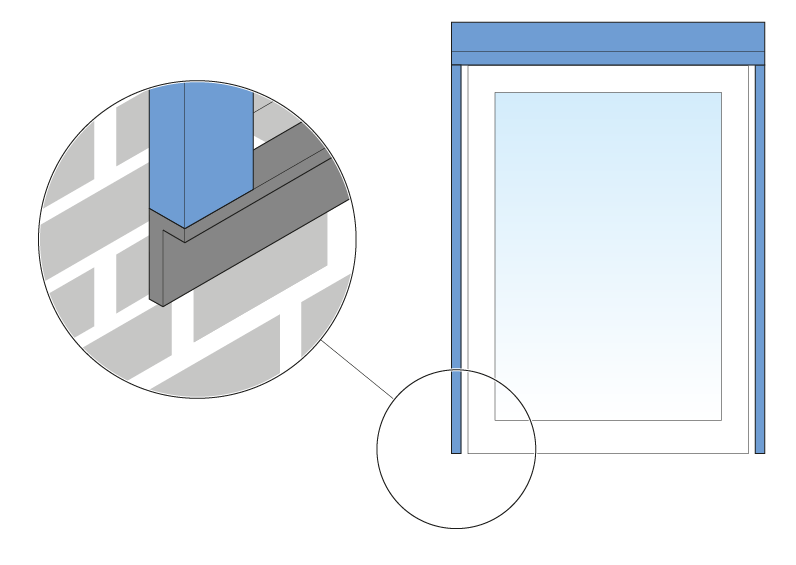

Vensterbank ontbreekt
Het rolluik heeft een vaste aanslag nodig bij het sluiten. Meestal is hiervoor de bestaande vensterbank of vloer voldoende. Indien er geen aanslag aanwezig is (bijvoorbeeld op een dakkapel), dient u een valse vensterbank te bestellen. Dit zorgt ervoor dat de geleiders op deze valse vensterbank komen te rusten, zodat de lamellen er niet onderuit kunnen zakken. De valse vensterbank is een hoekprofiel en kan in dezelfde kleur als het rolluik worden geleverd.

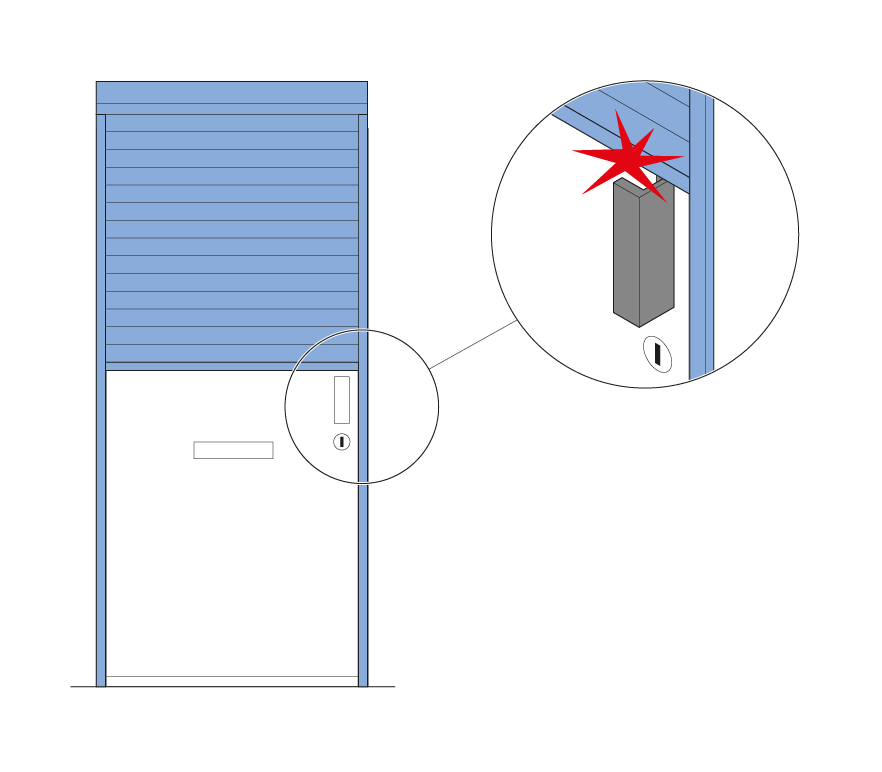

Let op eventuele obstakels!
Uitstekende delen zoals naar buiten draaiende deuren en/of ramen, ventilatieroosters, stenen of klinken kunnen het rolluik beschadigen of ervoor zorgen dat het rolluik niet goed sluit.
Algemene waarschuwing inmeten
Als u het product zelf inmeet, is dat voor uw eigen risico. U bent zelf verantwoordelijk voor het opmeten van de juiste maten. Gebruik deze instructie slechts als een hulpmiddel en alleen voor het opmeten van dit specifieke product. Bent u niet zeker over het zelf inmeten en wilt u geen risico lopen op een verkeerd besteld product? Maak dan gebruik van onze inmeetservice.
